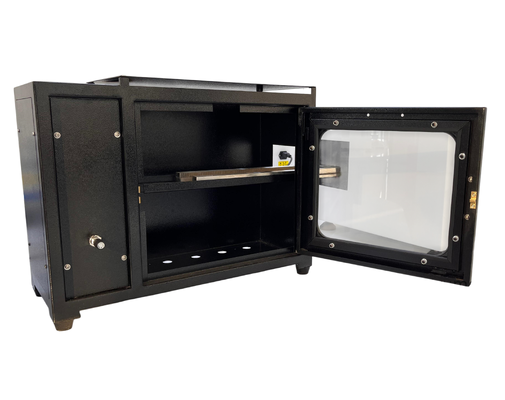

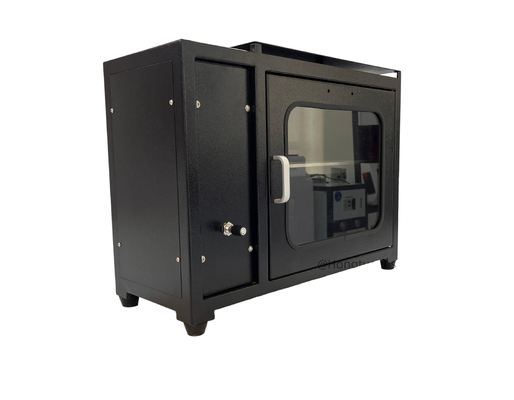

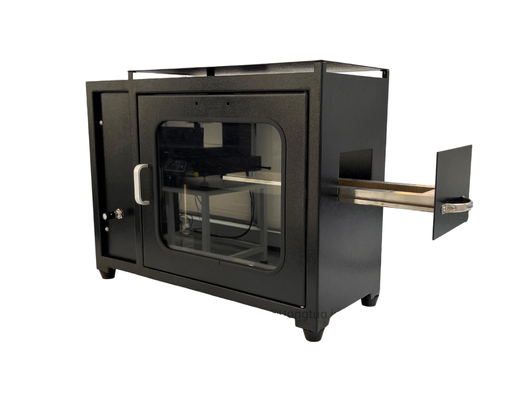

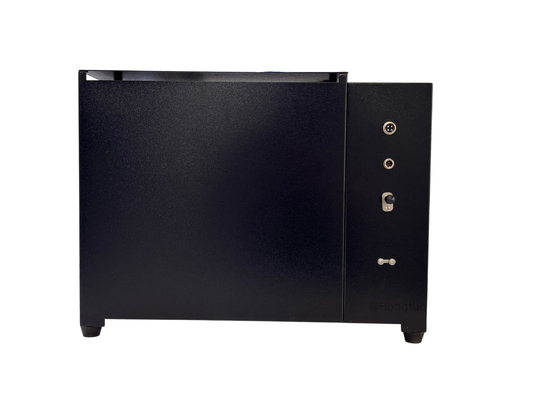

جهاز اختبار الاحتراق الداخلي للسيارات مع تحكم بشاشة تعمل باللمس

1. المواصفات التقنية

(1) شاشة لمس/عرض ملونة بالكامل مقاس سبعة بوصة:

① الحجم: 7 بوصات، حجم العرض الفعال، الطول 15.5 سم، العرض 8.6 سم؛

② الدقة: 800*480

③ واجهة الاتصال RS232، 3.3 فولت CMOS أو TTL، وضع المنفذ التسلسلي

④ سعة التخزين: 1 جيجابايت

⑤ اعتماد FPGA للأجهزة النقية لقيادة الشاشة، وقت بدء تشغيل "صفر"، التشغيل عند التشغيل ويمكنه العمل

⑥ اعتماد بنية M3+FPGA، M3 مسؤول عن تحليل الأوامر، FPGA يركز على عرض TFT

⑦ وحدة التحكم الرئيسية تستخدم معالجًا منخفض الطاقة وتدخل تلقائيًا في وضع توفير الطاقة

(2) يمكن تخزين بيانات التجربة على شاشة اللمس، ويمكن استرجاع البيانات التاريخية

(3) بعد تسجيل وقت الاحتراق، يقوم الجهاز تلقائيًا بحساب سرعة الاحتراق لنتيجة الاختبار (المعروفة أيضًا باسم معدل الاحتراق)

(4) غطاء دخان كبير، يلبي حقًا متطلبات GB8410-2006؛ غرفة الاحتراق التي تتلامس مباشرة مع لهب الاختبار مصنوعة من الفولاذ المقاوم للصدأ بالكامل، مع متانة عالية

(5) دقة التوقيت 0.1 ثانية.

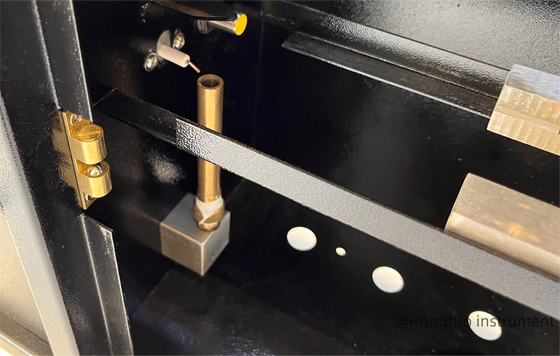

       (6) يتم تطبيق اللهب على العينة بواسطة موقد بنسن (أي الموقد) لمدة 15 ثانية.

(7) القطر الداخلي لأنبوب موقد بنسن هو 9.5 مم + 0.1 مم، والطول حوالي 100 مم.

(8) زاوية ميل الاختبار: يحرق موقد بنسن عموديًا بزاوية 90 درجة على العينة الموضوعة أفقيًا

(9) ارتفاع اللهب: قابل للتعديل من 20 مم ± 2 مم إلى 100 مم ± 2 مم (يتم تعديله بشكل عام إلى 38 مم)

(10) وقت تطبيق اللهب: قابل للتعديل من 0-999.9 ثانية ± 0.1 ثانية (يتم اختياره بشكل عام 15 ثانية)

(11) وقت الاستمرار في الاحتراق: 0-999.9 ثانية ± 0.1 ثانية، ملاحظة أن اللهب يصل إلى العلامة الأولى والبدء والإيقاف يدويًا

(12) غاز الاحتراق: غاز البترول المسال أو غاز الفحم جهاز التحكم/الاختبار في سرعة الرياح (اختياري)

(13) جهاز التحكم/الاختبار في سرعة الرياح (اختياري)

1.  الميزات

(1) يتطلب GB8410-2006 فقط ألواح فولاذية لصناديق الاحتراق. صندوق الاحتراق لجهاز QCS-3 يعتمد على رش الألواح الفولاذية، مما يوفر متانة أعلى.

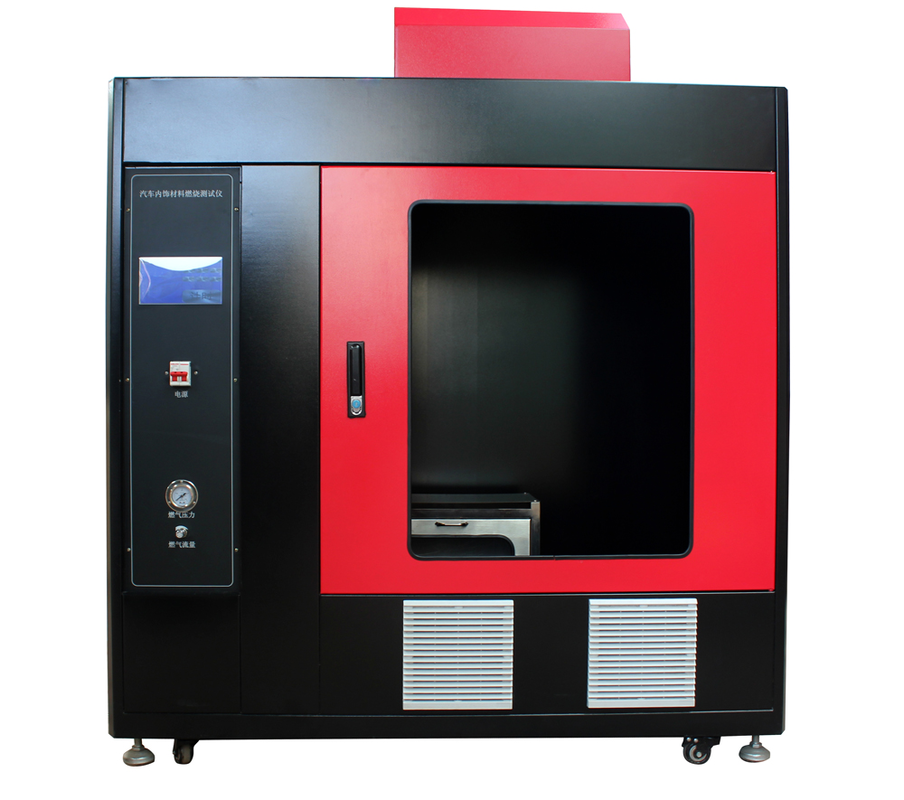

(2) يتطلب GB8410-2006 وضع صندوق الاحتراق في غطاء دخان، وحجم غطاء الدخان هو 20 مرة إلى 110 مرات حجم صندوق الاحتراق. حجم غرفة الاحتراق لجهاز QCS-3 هو 385*204*360 مم، وحجم غطاء الدخان هو 1050 مم × 640 مم × 1300 مم. الحجم الفعلي لغطاء الدخان هو حوالي 30 مرة حجم صندوق الاحتراق. لا يوجد اختصار في الزوايا ويلبي تمامًا متطلبات المعيار.

(3) يتم فصل جزء التحكم عن غرفة الاحتراق لتجنب تأثر نتائج الاختبار في غرفة الاحتراق بعملية الاختبار في المنتصف

(4) نظرًا لأن الجهاز كبير، ولراحة المستخدمين، تم تصميم قدم ثابتة وعجلة متحركة مزدوجة (يمكن تعديل ارتفاع القدم الثابتة)، وهو مناسب جدًا لنقل المعدات وتثبيتها.
