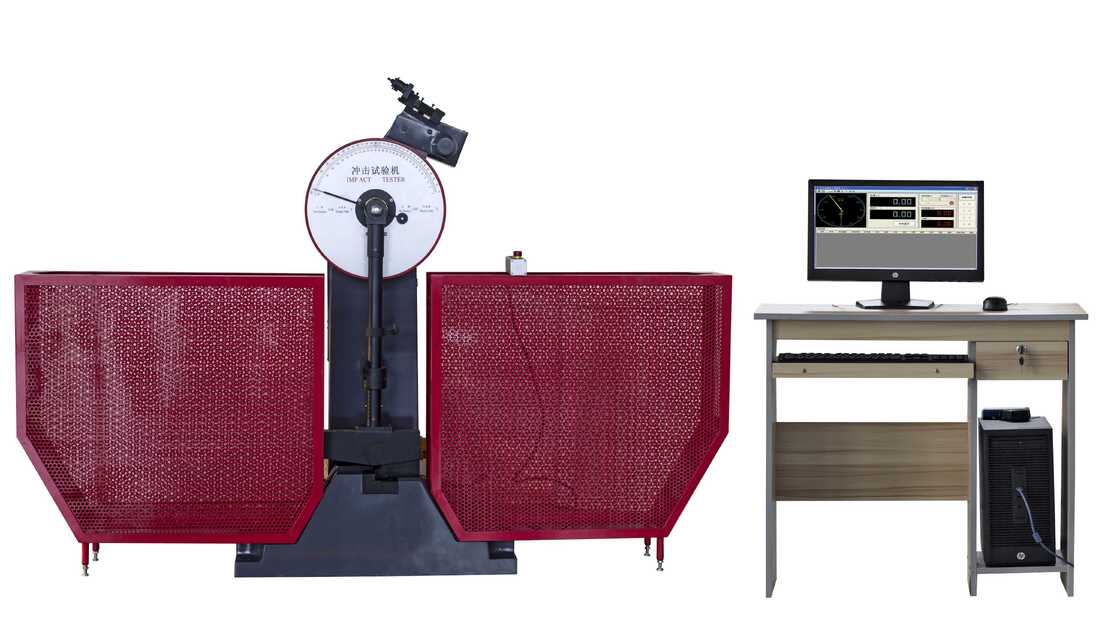

جهاز اختبار بندول التأثير المتحكم فيه بالكمبيوتر لأفلام البلاستيك ومواد التعبئة والتغليف

أداءوصف:يُستخدم جهاز اختبار التأثير DB-300C لقياس مقاومة المواد المعدنية للتأثير تحت حمل ديناميكي، وذلك للحكم على جودة المواد تحت حمل ديناميكي.

الجهاز عبارة عن آلة اختبار شبه آلية التحكم بالكمبيوتر الدقيق، تتميز بالتشغيل البسيط وكفاءة العمل العالية. يتم التحكم فيه كهربائيًا في رفع البندول، بندول التأثير، وبندول التفريغ، ويمكنه استخدام الطاقة المتبقية من اختبار لكمة العينة لرفع البندول تلقائيًا للتحضير للاختبار التالي.

II. الميزات التقنية:

1. الجهاز عبارة عن آلة اختبار شبه آلية تعمل بشاشة عرض بالكمبيوتر الدقيق، تستخدم تحكم الكمبيوتر الدقيق PC، ويمكنها تحقيق رفع - تأثير - قياس - تشغيل - عرض رقمي على الشاشة - طباعة وغيرها من عمليات الكمبيوتر الدقيق، بكفاءة عالية ودقة اختبار عالية. بعد تأثير العينة، تُستخدم الطاقة المتبقية لرفع البندول تلقائيًا، وذلك للتحضير للاختبار التالي. التشغيل بسيط وكفاءة العمل عالية. خاصة في مختبر اختبار التأثير المستمر وعدد كبير من اختبارات التأثير في صناعات التعدين، وتصنيع الآلات وغيرها، يمكن أن يعكس مزاياه. يمكن للكمبيوتر حساب وعرض طاقة امتصاص التأثير للمادة، وزاوية رفع البندول، ومتوسط قيمة الاختبار. وفقًا لاحتياجات المستخدمين، يمكن أيضًا تحقيق نقل البيانات عن بعد.

عمليات الكمبيوتر الدقيق، كفاءة عالية، دقة اختبار عالية. بعد تأثير العينة، تُستخدم الطاقة المتبقية لرفع البندول تلقائيًا، وذلك للتحضير للاختبار التالي. التشغيل بسيط وكفاءة العمل عالية. خاصة في مختبر اختبار التأثير المستمر وعدد كبير من اختبارات التأثير في صناعات التعدين، وتصنيع الآلات وغيرها، يمكن أن يعكس مزاياه. يمكن للكمبيوتر حساب وعرض طاقة امتصاص التأثير للمادة، وزاوية رفع البندول، ومتوسط قيمة الاختبار. وفقًا لاحتياجات المستخدمين، يمكن أيضًا تحقيق نقل البيانات عن بعد.

2. الهيكل الرئيسي لآلة الاختبار هو هيكل عمود أحادي الدعم، بندول معلق من نوع الكابولي وبندول من نوع C؛

3. سكين التأثير مثبت بمسامير، سهل الاستبدال؛

4. دعم من نوع شعاع بسيط مدعوم للعينة؛

5. تم تجهيز الوحدة الرئيسية بدبوس حماية أمان وشبكة حماية أمان؛

6. صندوق تحكم يدوي وتحكم بالكمبيوتر، وفقًا للتعليمات لإكمال العملية الكاملة للبندول، التأثير، البندول التلقائي، اختبار إعادة التأثير.

7. تتوافق آلة الاختبار مع GB/ t3803-2002 "فحص آلة اختبار التأثير بالبندول"، وتجري اختبار التأثير على المواد المعدنية وفقًا لـ GB/ t229-2007 "طريقة اختبار التأثير بالبندول شاربي للمواد المعدنية".

III

. المؤشراتالتقنية:1. طاقة التأثير: 300 جول 150 جول

2. سرعة التأثير: 5.2 م/ث

3. زاوية بندول يانغ: 150 درجة

4. امتداد دعم العينة: 40 مم

5. زاوية مستديرة لفك العينة: R1.0~1.5 مم

6. زاوية مستديرة لشفرة التأثير: R2.0~2.5 مم (R8 مم)

7. المسافة من مركز البندول إلى نقطة التأثير: 750 مم

8. حجم العينة القياسي: 10 × 10 (7.5 أو 5) × 55 مم

9. عزم دوران البندول: M=160.7695 نيوتن متر 80.3848 نيوتن متر

10. مصدر الطاقة والطاقة: ثلاثي الطور رباعي الأسلاك 50 هرتز 380 فولت 5 أمبير

11. البعد الكلي: 2200 × 650 × 1900 مم

12. دقة الزاوية: 0.1 درجة

13. الوزن: حوالي 500 كجم

14. الظروف البيئية: لا يوجد وسط أكال، لا اهتزاز ولا تداخل كهرومغناطيسي قوي في البيئة المحيطة.

IV. التكوين الرئيسي للمعدات

1. الكمبيوتر المضيف: 1 مجموعة

2. بندول 150 جول و 300 جول على التوالي؛

3. محرك (مركب على الوحدة الرئيسية): 1 مجموعة

4. مفتاح ربط سداسي S=12 (مشبك برغي مقعد المفتاح) قطعة واحدة؛

5. معدل دعم: قطعة واحدة

6. جهاز توسيط العينة: 1 مجموعة

7. مفك (تغيير البندول): 1 مجموعة

8. مسامير قدم: 4 مجموعات

9. حديد مائل قابل للتعديل: 4 قطع

10. شبكة حماية أمان: 1 مجموعة

V. وصف القياس والتحكم

1. أجهزة كمبيوتر من ماركة HP

2. طابعة HP

3. نظام تشغيل Windows هو منصة العمل مع عرض الشاشة والتشغيل بالماوس.

4. البرنامج يدعم بندولات متعددة.

5. تسجيل قوة التأثير، طاقة التأثير، إلخ. يمكن أيضًا حساب القيم المتوسطة القصوى والدنيا والانحرافات المعيارية.

6. المعالجة التلقائية لبيانات التجربة والقياس التلقائي لفترة التذبذب

7. جميع معلمات النظام مفتوحة، ويتمتع مشغلو مستوى المستخدم بفهم كامل لنواة النظام.

8. وظيفة تحليل بيانات مثالية، مناسبة لجميع أنواع تحليل البيانات المعقدة.

9. لديها نظام تشغيل ملفات كامل. مستندات تقارير الاختبار، مستندات العينات، إلخ.

10. يتم تخزين بيانات الاختبار في شكل رمز ASC، ويمكن إعادة معالجتها من قبل المستخدم باستخدام أي برنامج تقارير تجارية عامة وبرامج معالجة الكلمات

11. يمكن لجهاز كمبيوتر واحد مزود بلوحات AD و I/O وغيرها تلبية احتياجات القياس والتحكم لآلات اختبار متعددة.

دعم جميع أنواع الطابعات التجارية العامة لتخزين بيانات الاختبار في شكل رمز ASC، ويمكن استخدام أي برنامج تقارير تجارية عامة وبرامج معالجة الكلمات لإعادة معالجة بيانات الاختبار للمستخدمين.
