شركة "غوانغدونغ هونغتو" لتكنولوجيا الأدوات
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Hontotest |
| إصدار الشهادات: | / |
| رقم الموديل: | الكوت-681 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD1,099.00-USD1,759.00 |
| تفاصيل التغليف: | حالة خشبية التصدير القياسية |
| وقت التسليم: | حوالي 3 أيام |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T |
| القدرة على العرض: | 1000 مجموعة في الشهر |

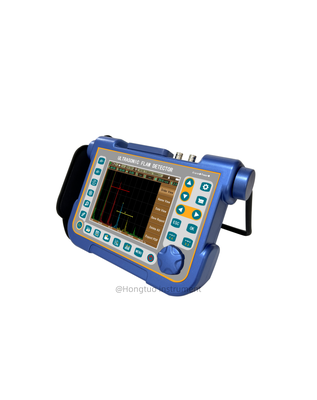

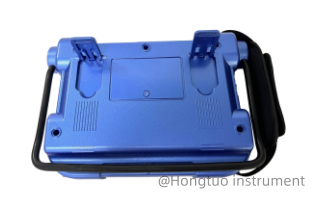

| اسم: | كاشف الخلل بالموجات فوق الصوتية لاختبارات المعادن واللحام غير المدمرة | وظيفة مساعدة: | التقاط الشاشة، وتسجيل الفيديو وتشغيله، وبرامج تحليل البيانات B-scan، وDAC، وAVG، وAWS |
|---|---|---|---|
| الرطوبة النسبية: | (20 ~ 95)٪ رطوبة نسبية | طاقة النبض: | سعة النبض: 100 فولت، 200 فولت، 250 فولت، 300 فولت، 350 فولت، 400 فولت، 450 فولت، 500 فولت، اختيار مت |
| النطاق الديناميكي: | ≥36 ديسيبل | الخطية الرأسية: | ≤2.5 ٪ |
الوظائف
• معايرة تلقائية: معايرة آلية لإزاحة الصفر للمسبار، وزاوية المسبار (قيمة K)، وسرعة المادة
• تثبيت الذروة: مقارنة أشكال الموجات الذروة المجمدة بمسح A المباشر لتفسير نتائج الاختبار بسهولة
• تحديد موقع العيب: عرض مباشر لمسار الصوت، الإسقاط (مسافة السطح)، العمق، السعة
• قياس حجم العيب: قياس تلقائي لحجم العيب باستخدام AVG أو DAC، مما يسرع من تقارير قبول أو رفض العيوب.
• ميزة تصحيح السطح المنحني
• DAC/AVG: يتم إنشاء المنحنى تلقائيًا، ويمكن تعويض نقاط العينة وتصحيحها. يطفو المنحنى تلقائيًا مع الكسب، ويتوسع تلقائيًا مع مسافة الكشف، ويتحرك تلقائيًا مع وقت التأخير. يمكنه عرض منحنى AVG لأي فتحة
• AWS D1.1. يمكن أن يؤدي اختيار هذا المعيار إلى تقليل الحسابات اليدوية وتحسين كفاءة الكشف
• وظيفة قياس ارتفاع الشق
• تكبير البوابة: توسيع نطاق البوابة على عرض الشاشة بالكامل
• تسجيل الفيديو وتشغيله
• تجميد مسح A: يحتفظ عرض التجميد بشكل الموجة وبيانات مسافة الاختبار
• ترميز الصدى: عرض منطقة عرض الصدى من 1 إلى 9 بألوان مختلفة، تستخدم لتحليل موضع العيب
• علامة الذروة: التقاط ووضع علامة على الذروة في الوقت الفعلي
• ميزة عرض مسح B. عرض شكل العيب بشكل حدسي ونتيجة الكشف أكثر بديهية
• قراءة رقمية ووظيفة تشغيل: يمكن عرض السماكة/العمق في قراءة رقمية عند استخدام مسبار عادي ويتم عرض مسافة السطح والعمق مباشرة عند استخدام مسبار زاوي
• تحليل طيف FFT عن طريق حساب شكل موجة الصدى، للكشف عن خصائص التردد ودرجة الضرر للمسبار الحالي في الوقت الفعلي
رفض (قمع)

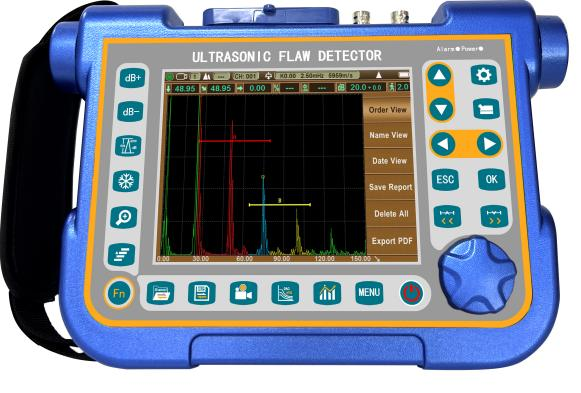

عرض ملون رقمي بالكامل، قائمة رئيسية فرعية، دليل واضح
• IPS (التبديل داخل المستوى)، لا توجد زاوية رؤية، دقة عالية 640X480
• معدل تحديث عرض 60 هرتز، يعرض أشكال موجات العيوب الصغيرة بسرعة
• يمكن استخدام الشاشة عالية السطوع تحت الضوء القوي.
• 4 أنماط واجهة تشغيل، ويمكن ضبط سطوع شاشة LCD بحرية
المعلمة الفنية
| قياسي | متقدم | |
| النطاق | 0 إلى 15 مترًا، بسرعة الفولاذ، إرسال 30 مترًا | 0 إلى 20 مترًا، بسرعة الفولاذ، إرسال 40 مترًا |
| السرعة | 100 ~ 15000 متر/ثانية | 100 ~ 20000 متر/ثانية |
| تكرار النبض | 20 ~ 2000 هرتز | |
| النطاق الديناميكي | ≥36 ديسيبل | |
| عموديخطية | ≤2.5% | |
| أفقيخطية | ≤0.2% | |
| قوة التمييز | >40 ديسيبل (5P14 في الفولاذ) | |
| حساسية التسرب | >65 ديسيبل (2.5 ميجاهرتز φ20 مم) لثقب مسطح بعمق 200 مم φ2، موجة H50%) | |
| ضوضاء | ≤10% | |
| ملفات القناة500 ملف لتخزين إعدادات المعايرة ومعلمات المسبار | ملفات التقرير | |
| 1000 تقرير بصيغة PDFعرض | شاشة IPS 60 هرتز معدل تحديث 60 هرتز، دقة 640X480 | |
| رفض (قمع) | 0 ~ 80% من ارتفاع الشاشة بالكامل | |
| نوع المسبار | مسبار مستقيم، مسبار زاوي، مسبار مزدوج، اختراق، إلخ. | |
| مراقبات البوابة | بوابتان مستقلتان يمكن التحكم فيهما على نطاق المسح الكامل | |
| تشغيل | تشغيل الذروة، تشغيل الحافة | |
| إنذارات | عتبة موجبة/سالبة مع وميض LED | |
| مصدر الطاقة | تيار متردد 100-240 فولت، 50-60 هرتز | |
| بطارية ليثيوم أيون (تيار مستمر) 9 فولت، أكثر من 12 ساعة عمل | وظيفة مساعدة | |
| التقاط الشاشة، تسجيل الفيديو وتشغيله، مسح B، DAC، AVG، برنامج تحليل بيانات AWS | ||
|
وظيفة متقدمةرسم تخطيطي للحام، اكتشاف تردد المسبار |
مسجل فيديو | |
| 10 ملفات فيديو، كل ملف فيديو يمكن أن يصل طوله إلى 5 دقائق، 30 إطارًا في الثانية. يتم الحفظ في قرص U للذاكرة الكبيرة (لا يوجد حد للمدة) | ||
|
|
||
