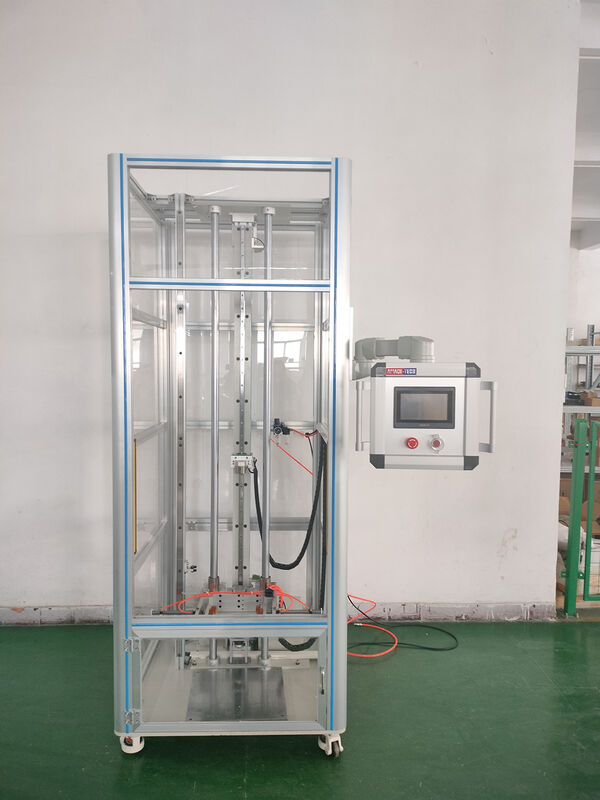

آلة اختبار السقوط الموجهة HT-SXD150

آلة اختبار السقوط الموجهة HT-SXD150

مقدمة:

اختبار الهواتف المحمولة السقوط مناسب لاختبار متانة الغلاف ومقاومة الهيكل الداخلي للقطرات (الثقيلة).يستخدم لتقييم تأثير السقوط العرضي على أداء المنتج أثناء الاستخدام الفعلي للعميلوهي مناسبة لاختبارات السقوط على المنتجات الإلكترونية الصغيرة مثل الهواتف المحمولة والأجهزة اللوحية والقراء الإلكترونيين والمفردات الإلكترونية في الاتجاهات أو المواقع المحددة.يستخدم النظام شاشة لمسة و PLC للتواصل، التحكم في محرك خطوة الفرامل لدفع رفع وإنزال المشابك على آلية السقوط،والتنسيق مع جهاز الإفراج وتأثير الإفراج من المشابك لتحقيق اختبار السقوط.

الخصائص:

1يتم تصميم الإطار من ملف الألومنيوم والأكريليك الشفاف المضخم ، مما يؤدي إلى هيكل جميل وجذاب.

2تستخدم آلية الرفع القيادة الخطية و محرك الحزام المتزامن لرفع، مما يسمح بتعيين ارتفاع الاختبار بشكل تعسفي.

3تمكن اختبار متعدد الزوايا للمنتجات.

4يستخدم شاشة لمسة ونظام تحكم PLC ، يعرض بيانات مثل ارتفاع الاختبار وعدد اختبارات السقوط.

5يحتوي المعدات على ستارة ضوء أمان (إغلاق تلقائي عند دخول يد إلى منطقة الاختبار).

المعلمات التقنية:

1طريقة التشغيل: إعدادات الشاشة اللمسية للبيانات ذات الصلة (الارتفاع، التسارع في الوقت الحقيقي > 9.2m/s2)

2طريقة القيادة و زاوية الانخفاض: محرك محرك خطوة مضغوط، انخفاض في جميع الاتجاهات.

3- ارتفاع السقوط نطاق: 300-1500mm (قابلة للتعديل) ، دقة التنقل + 0.5mm

4وضع الإسقاط: الاتجاه + الإسقاط الحر، قابل للتبديل.

5ضبط المقبض: الزوايا القابلة للتعديل هي 0° و 45° و 90°.

6طريقة التثبيت: التثبيت بالأسطوانة.

7نطاق القيود: 0~180ملم

8جهاز التحكم: يمكن لهذا جهاز التحكم أن يدور 360 درجة.

9سطح الاتصال: لوح الرخام، لوحة الفولاذ، لوحة خشبية

10طريقة الإسقاط: إسقاط متكرر.

11بيانات الاختبار: ارتفاع السقوط

12ضغط الهواء: 0.2~0.6Mpa

13الأبعاد: 800 * 1000 * 2200mm (L / W / H) (مع باب الأمان).

14وزن الجهاز: 150 كجم

15الطاقة: 1000 واط

16إمدادات الطاقة: AC 220V 50Hz
