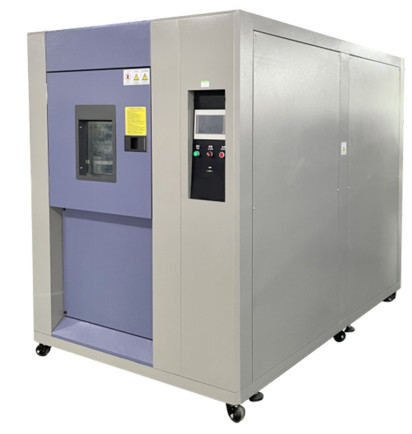

غرفة اختبار الصدمة الحرارية منخفضة الضوضاء 80L/غرفة اختبار الصدمة الحرارية للمبردات الصديقة للبيئة

حجرة اختبار الصدمة الحرارية منخفضة الضوضاء 80 لتر / حجرة اختبار الصدمة الحرارية الصديقة للبيئة



طرق التحكم والميزات:

1. يستخدم نظام التحكم المتوازن في درجة الحرارة (BTHC) طريقة P.I.D للتحكم في SSR بحيث يكون مقدار التسخين للنظام مساويًا لفقدان الحرارة، لذلك يمكن استخدامه بثبات لفترة طويلة.

2. تكنولوجيا يابانية، مشتقة من علامات تجارية تايوانية

3. الملحقات الرئيسية مستوردة.

4. الجهاز يتميز بضوضاء منخفضة، أقل من 75 ديسيبل، مستوى صوت A

5. التحكم في حساب تدفق صمام التبريد بالخدمة. توفير 30% من الكهرباء.



معايير الاختبار:

1. GB/T 2443.1-2001 الاختبار A: طريقة اختبار درجة الحرارة المنخفضة

2. GB/T 2443.2-2001 الاختبار B: طريقة اختبار درجة الحرارة المنخفضة

3. GB/T 2443.22-2002 الاختبار N: طريقة اختبار درجة الحرارة المنخفضة

4. GJB 150.3-1986 اختبار درجة الحرارة العالية

5. GJB 150.4-1986 اختبار درجة الحرارة المنخفضة

6. GJB 150.5-1986 اختبار الصدمة الحرارية



المعلمات الفنية:

1. درجة حرارة غرفة الاختبار: -40 درجة مئوية ~ +150 درجة مئوية

2. تحمل درجة الحرارة: ±2.0 درجة مئوية

3. درجة حرارة الدفيئة العالية: 60 درجة مئوية ~ 200 درجة مئوية

4. حجرة درجة الحرارة المنخفضة: -55 درجة مئوية ~ -10 درجة مئوية

5. وقت التسخين المسبق لدرجة الحرارة: حوالي 40 دقيقة

6. وقت التبريد المسبق لدرجة الحرارة: حوالي 65 دقيقة

7. وقت استعادة درجة الحرارة: ≤ 5 دقائق

8. طريقة الاختبار: مفتاح مخمد هوائي بين منطقتي درجة حرارة 2 أو 3

9. وزن جسم الاختبار: 15 كجم / طبقة

10. نظام التبريد: ثنائي النوع

11. طريقة التكثيف: تبريد بالهواء

12. طريقة التحكم: مبرمج بالكمبيوتر الصغير + PID + SSR

13. توليد الحرارة: الحد الأقصى المسموح به لتوليد حرارة الحمل لهذا الجهاز هو 300 واط



الهيكل والمواد:

الموديل	البعد الداخلي	البعد الخارجي
DH-RTS-80-40	400 × 500 × 400 (عرض × ارتفاع × عمق) مم	1450 × 1850 × 1450 (عرض × ارتفاع × عمق) مم

1. مادة الصندوق الداخلي: لوح فولاذي مقاوم للصدأ (SUS#304)

2. مادة خارجية: SPCC (طلاء سطحي)

3. مادة العزل: رغوة البولي يوريثين الصلبة والصوف الزجاجي

4. سخان: أنبوب تسخين كهربائي من الفولاذ المقاوم للصدأ على شكل أنبوب حراري بزعانف

5. نظام تدوير إمداد الهواء:

أ. محرك مستورد 750 واط، قطعتان

ب. عمود ممتد من الفولاذ المقاوم للصدأ

ج. شفرة مروحة متعددة الأجنحة (SIROCCOFAN)

6. باب الصندوق: باب قطعة واحدة، يفتح إلى اليسار

أ. مقبض مدمج واحد

ب. زر خلفي: SUS#304



نظام التبريد:

1. نظام التبريد: تاي كانغ الفرنسي الأصلي المستورد بالكامل والمغلق

2. مبرد: مبرد صديق للبيئة

3. المكثف: مكثف غلاف وأنبوب مبرد بالماء

4. المبخر: نوع متعدد الأقسام بزعانف

5. ملحقات أخرى: مجفف، فاصل زيت، صمام تدفق المبرد، صمام إصلاح

6. نظام التمدد: نظام تبريد يتم التحكم فيه بالسعة



نظام التحكم:

1. يعتمد شاشة لمس LCD TEMI8229 مستوردة من كوريا الجنوبية، والتي يمكن تبديلها إلى الإنجليزية

2. وصف وحدة التحكم:

2.1 دقة درجة الحرارة: 0.1 درجة مئوية

2.2 لديها وظيفة عرض درجة حرارة خزانات التخزين العالية والمنخفضة وخزانات الاختبار.

2.3 جسم قياس درجة الحرارة: 3 مجموعات من مجسات الحرارة بمواصفات DIN

2.4 طريقة التحكم PID

2.5 استخدام حوار شاشة برنامج التحكم الرسومي، خيارات شاشة اللمس المباشرة، بما في ذلك إعدادات التشغيل، عرض المنحنى، الدورة، البرنامج، شاشة العرض، الإعدادات المساعدة، سعة برنامج بدء النظام ووظائف التحكم، مع درجة حرارة خزان درجة الحرارة العالية، درجة حرارة ثابتة، درجة حرارة خزان درجة الحرارة المنخفضة، درجة حرارة مضبوطة، درجة حرارة خزان الاختبار، إعداد ومؤشر عدد دورات الاختبار، يمكن عرض حالة التنفيذ الحالية، قيمة درجة الحرارة المضبوطة، قيمة الوقت المضبوط، الوقت المتبقي، وعدد الدورات المتبقية

2.6 يتم عرض إعداد برنامج درجة الحرارة بمنحنى رسومي، مع وظيفة العرض في الوقت الفعلي لتنفيذ منحنى البرنامج.

2.7 لديها القدرة على عرض حالة الخطأ وشرح طرق استكشاف الأخطاء وإصلاحها

2.8 سعة البرنامج ووظائف التحكم:

• كمية البرامج التي يمكن استخدامها: 32 مجموعة كحد أقصى

• تنفيذ الأوامر القابلة للتكرار: يمكن تنفيذ كل أمر 9999 مرة

• ضبط الوقت 0 ~ 99 ساعة 59 دقيقة

• مع وظيفة بدء الحجز

• وظيفة قفل الأزرار والشاشة (LOCK)

• ضبط وقت درجة حرارة إزالة الجليد



الملحقات القياسية:

1. قاطع دائرة تسرب ياباني الصنع 3P 100A قطعة واحدة

2. 3 أبواب هوائية

3. مفتاح طاقة رئيسي واحد

4. موصل كهرومغناطيسي: تايوان TAIWAN 50A

5. مرحل الحالة الصلبة: تايوان FOTEK 220V 40A

6. فتحة اختبار: فتحة قطرها 50 مم على الجانب الأيسر من جسم الجهاز، مع غطاء فتحة من الفولاذ المقاوم للصدأ

7. رف وضع العينة:

. صينية تخزين شبكية من الفولاذ المقاوم للصدأ SUS#304 قطعتان

. قضبان سكة قابلة للتعديل من الفولاذ المقاوم للصدأ قطعتان



البيئة المحيطة:

1. نطاق درجة حرارة التشغيل المسموح به هو 0 ~ 35 درجة مئوية (متوسط درجة الحرارة خلال 24 ساعة ≤ 35 درجة مئوية)

2. نطاق ضمان الأداء: 5 ~ 35 درجة مئوية

3. الرطوبة النسبية: لا تزيد عن 85%

4. الضغط الجوي: 86 ~ 106 كيلو باسكال

5. لا يوجد اهتزاز قوي حوله

6. لا يوجد ضوء شمس مباشر أو مصادر حرارة أخرى



مزود الطاقة: تيار متردد 3 أطوار 380 فولت 50 هرتز؛ الحد الأقصى للطاقة: 20 كيلو واط
