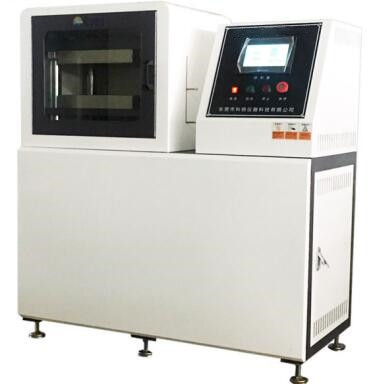

آلة تصفيف الصفائح الصغيرة آلة مطاط نموذجية غير نموذجية آلة ضغط وتشكيل

آلة تصفيف الصفائح الصغيرة آلة مطاط نموذجية غير نموذجية آلة ضغط وتشكيل

مقدمة:

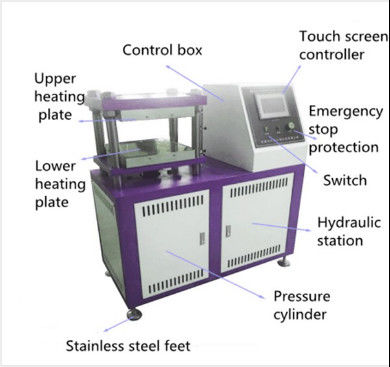

تستخدم هذه السلسلة من آلات التشطيب المسطحة في المعدات الرئيسية للضغط وتشكيل مختلف منتجات المطاط النموذجية وغير النموذجية.ويمكن أيضا أن تستخدم لقمع جميع أنواع البلاستيك الحرارية والبلاستيك والمواد المطاطية والبلاستيكيةمع آلية الطاقة المستقلة والنظام الكهربائي، التحكم المركزي مع الأزرار. يمكن ضبط ضغط العمل ودرجة حرارة التدفئة في نطاق معين.هذا النموذج مقسم إلى يدوي ونصف تلقائي.

وقت التسخين: حوالي 15 دقيقة من درجة حرارة الغرفة إلى 160 درجة مئوية (سرعة التسخين قابلة للتعديل)

9).المؤقت: شاشة PLC، 0.01S ~ 999min ~ 999hr (يمكن ضبطها)

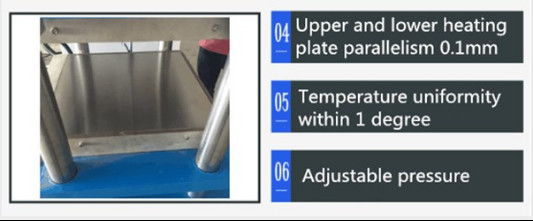

10) لوحة ساخنة: 350 × 350mm (لوحة الصلب عالية الصلابة المعالجة بشكل خاص) التبريد بالماء التدفئة الكهربائية.

11) وظيفة العادم: العادم التلقائي منخفض الضغط لمدة دقيقة واحدة 3 إلى 10 مرات قابلة للتعديل

12) النظام الهيدروليكي: نظام التحكم في الحلقة المغلقة للدفق الهيدروليكي النسبي. GPY oil pump (made in Japan) drives high-performance electro-hydraulic with high-precision non-resistance cylinder piston to perform equal-rate control mode (stroke height can be set independently) with automatic pressure Compensation function، وقت الضغط يمكن تعيينها مسبقا، قوة الحمل قوية، والرفع مستقرة، الضغط التلقائي، والضغط الاحتفاظ، تخفيف الضغط

13) مسار الاسطوانة: 300 ملم

سرعة الأسطوانة: 11 ملم / ثانية

15) جدول الضغط: 0 ~ 200kg / cm2

16) الحجم: (W × D × H) 1400 × 750 × 1460 مم

17) الطاقة: 3 ′′، AC220V، 15A

18) الوزن: حوالي 350 كجم

3طريقة العمل:

1) أولا ضبط آلة الاختبار أفقيا، واستخدام المستوى على قاعدة الجهاز،وتعديل المسمار الأساسي وفقا لمؤشر المستوى لجعله مستوى (تعديل عند تثبيت الآلة أو نقل الآلة).

2) تشغيل مفتاح الطاقة الرئيسي ودع إمدادات الطاقة تمر من خلال لوحات التحكم في الآلة.

تحديد درجة حرارة الاختبار

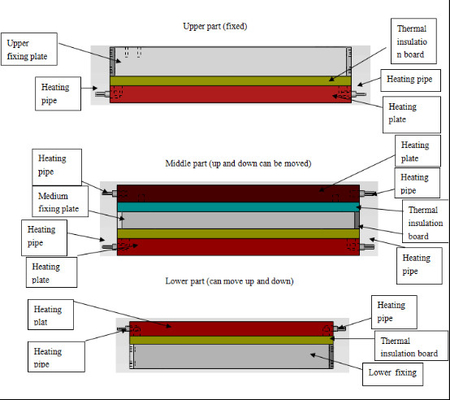

4) تعيين درجة حرارة الصقور العليا والمتوسطة العليا والمتوسطة السفلية والسفلية وفقا لمتطلبات المواد. بعد أن تصل درجة الحرارة إلى درجة الحرارة المحددة،فتح باب الاسطوانة ووضع لوحة الفولاذ المقاوم للصدأ والعينة.

تشغيل زر الاختبار لبدء الاختبار على الأسطوانة الهيدروليكية (لا تعديل الضغط والسرعة من النظام الهيدروليكي).

6) يُعيد النظام التشغيل تلقائيًا بعد الوصول إلى الوقت المحدد.

7) راقب العينة وانتهى الاختبار

4الاحتياطات والصيانة

الاحتياطات:

1) ، وعرض هذه الوحدة، يتم إدخال قوة المحرك وفقا للسمة.

2) يجب أن يكون المشغل على دراية بأساليب تشغيل وصيانة هذه الوحدة ويولي اهتماماً لاستخدامها.

3) يجب أن تبقى البيئة نظيفة ولا تكون رطبة.

4) ، عند الضرورة ، يرجى الانتباه إلى التعامل ، لا تضر الآلة.

5) ، عند استبدال الجهاز، والانتباه إلى الاختيار والوضع، حتى لا تسقط وتصطدم الآلة.

6) تحقق بانتظام من حزمة القيادة لمعرفة ما إذا كانت فضفاضة أم لا وتعديلها.

7) يرجى التقدم بطلب للتعديل التفتيش بانتظام لضمان الدقة.

الصيانة:

1) بالنسبة لجزء الجهاز، تحتاج إلى مسح الجزء الخارجي في كثير من الأحيان والحفاظ على نظافة.

2) بالنسبة للجزء المصفوفة، يرجى مسح مع الزيت لمنع الصدأ والحفاظ عليها مشرقة.

3) ، يرجى إضافة زيت التشحيم إلى المسمار الكهربائي وأجزاء المسمار لضمان حساسية الإرسال. (يمكن أن يكون زيت التشحيم أساسا الزبدة وأضاف مع القليل من الزيت).

4) يجب مسح اللوحة (صندوق التحكم هو الشاشة) بقطعة قماش جافة لمنع الماء من التلف بالأجزاء الإلكترونية لـ IC.

5) ، يرجى إصلاح جميع الأجهزة والمنشآت ومسح الزيت المضاد للصدأ لمنع الصدأ.

• متطلبات تركيب المعدات

موقع التثبيت:

الأرض مسطحة ومتنفسة بشكل جيد، لا يوجد اهتزازات قوية، ولا مواد قابلة للاشتعال الكهرومغناطيسية، ولا متفجرات، ولا مواد تآكل، ولا غبار حول المعدات.هناك مساحة مناسبة للاستخدام والصيانة حول المعدات.

1) درجة الحرارة الخارجية: 27°C±3°C الرطوبة النسبية: ≤85% ضغط الهواء: 86kPa

يجب أن يكون هناك مساحة معينة حول المعدات لتسهيل الصيانة.

A: لا يقل عن 10cm B: لا يقل عن 60cm C: لا يقل عن 60cm

ظروف إمدادات الطاقة:

1) إمدادات الطاقة: AC220V سلكين + سلك الأرض الواقي

نطاق التقلبات المسموح بها للجهد: AC (220 ± 10 ٪) V

نطاق التقلبات المسموح بها للتردد: (50 ± 0.5) هرتز

مقاومة الأرضية للأسلاك الوقائية أقل من 4Ω

2) متطلبات بيئة التخزين

عندما لا تعمل المعدات ، يجب الحفاظ على درجة حرارة البيئة ضمن 5 °C ~ + 30 °C
