أجهزة اختبار للأنابيب PE أنابيب الضغط الهيدروستاتيكي والفجر

آلات اختبار أنابيب البولي إيثيلين لاختبار الضغط الهيدروستاتيكي والتمزق

مقدمة

تم تصميم وتصنيع الجهاز وفقًا لـ GB/T6111أنابيب اللدائن الحرارية لنقل السوائل ---- مقاومة الضغط الداخلي ---- طريقة الاختبارو GB/T15560Sطريقة الاختبار القياسية للفشل الهيدروليكي قصير الأمد ومقاومة الضغط الداخلي الثابت لأنابيب البلاستيك لنقل السوائل. وهي مناسبة لتحديد وقت كسر مقاومة الضغط أو الحد الأقصى لقيمة ضغط الانفجار اللحظي لأنابيب اللدائن الحرارية والأنابيب المركبة (مثل PP-R ، PP-B ، PP-A ، PE ، PE-X ، PVC ، PVC-U و PVC-C) تحت ضغط داخلي ودرجة حرارة ثابتة طويلة الأمد. وهي لا غنى عنها لمصنعي أنابيب البلاستيك ومؤسسات الاختبار.

يلبي الجهاز المعايير التالية:

GB/T6111-2018 طريقة اختبار مقاومة الضغط الداخلي لأنابيب اللدائن الحرارية لنقل السوائل

GB/T15560-95 طرق اختبار التمزق الهيدروليكي اللحظي ومقاومة الضغط لأنابيب البلاستيك لنقل السوائل

GB/T18742.1 أنظمة أنابيب البولي بروبيلين للماء الساخن والبارد

التركيب - الجزء 1: عام

GB/T18742.2 أنظمة أنابيب البولي بروبيلين للماء الساخن والبارد

التركيب - الجزء 2: الأنابيب

GB/T18742.3 أنظمة أنابيب البولي بروبيلين للماء الساخن والبارد

التركيب - الجزء 3: التركيبات

GB/T13663 أنابيب البولي بروبيلين لإمدادات المياه

GB/T15558.1 أنابيب البولي إيثيلين المدفونة (PE) لإمدادات

الغازات

GB/T15558.2 تركيبات البولي إيثيلين المدفونة (PE) لإمدادات

الغازات

GB/T18992.1 أنظمة أنابيب البولي إيثيلين المتشابك (PE-X) للماء الساخن

والبارد - الجزء 1: عام

GB/T18992.2 أنظمة أنابيب البولي إيثيلين المتشابك (PE-X) للماء الساخن

والبارد - الجزء 2: الأنابيب

GB/T10002.1 أنبوب كلوريد البولي فينيل غير الملدن (PVC-U) لإمدادات المياه

GB/T10002.2 تركيب كلوريد البولي فينيل غير الملدن (PVC-U) لإمدادات المياه

GB/T18993.1 نظام أنابيب كلوريد البولي فينيل المكلور (CPVC) للتركيبات الساخنة

والباردة - الجزء 1: عام

GB/T18993.2 نظام أنابيب كلوريد البولي فينيل المكلور (CPVC) للتركيبات الساخنة

والباردة - الجزء 2: الأنابيب

GB/T18997.1 —

الجزء 2: أنبوب PE / AL / PE ملحوم بمسحوق من أنبوب الألومنيومISOGB/T18997.2

أنبوب الضغط المركب من البولي إيثيلين / الألومنيوم / البولي إيثيلين —

الجزء 2: أنبوب PE / AL / PE ملحوم بمسحوق من أنبوب الألومنيومISO 1167-2006 أنظمة أنابيب البلاستيك - أنابيب اللدائن الحرارية - تحديد المقاومة للضغط الداخلي عند درجة حرارة ثابتة.

ISO13479 تحديد مقاومة أنابيب البولي أوليفين لنقل السوائل لانتشار الشقوق.

ISO9080 أنظمة أنابيب وقنوات البلاستيك - تحديد قوة الضغط الهيدروستاتيكي طويلة الأمد لمواد اللدائن الحرارية في شكل أنبوب عن طريق الاستقراء (ISO9080 ، الإصدار 1.0 (2003) معدل)

ASTM D1598-2015 أنبوب بلاستيكي، تحت ضغط داخلي ثابت، وقت الفشل (لا يوجد مستند S/S)

ASTM D1599 طريقة الاختبار القياسية لمقاومة الضغط الهيدروليكي قصير الأمد لأنابيب ووصلات البلاستيك

DIN EN 921 (1995-01) أنابيب اللدائن الحرارية - تحديد المقاومة للضغط الداخلي عند درجة حرارة ثابتة

الميزة1) يستخدم هذا الجهاز لاختبار نطاق معين من الضغط الداخلي لفترة طويلة من أنابيب البلاستيك.

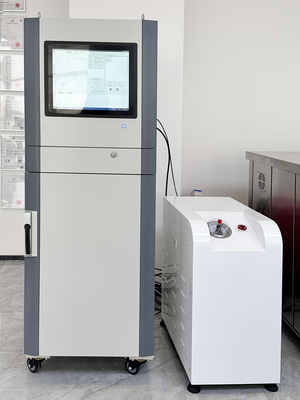

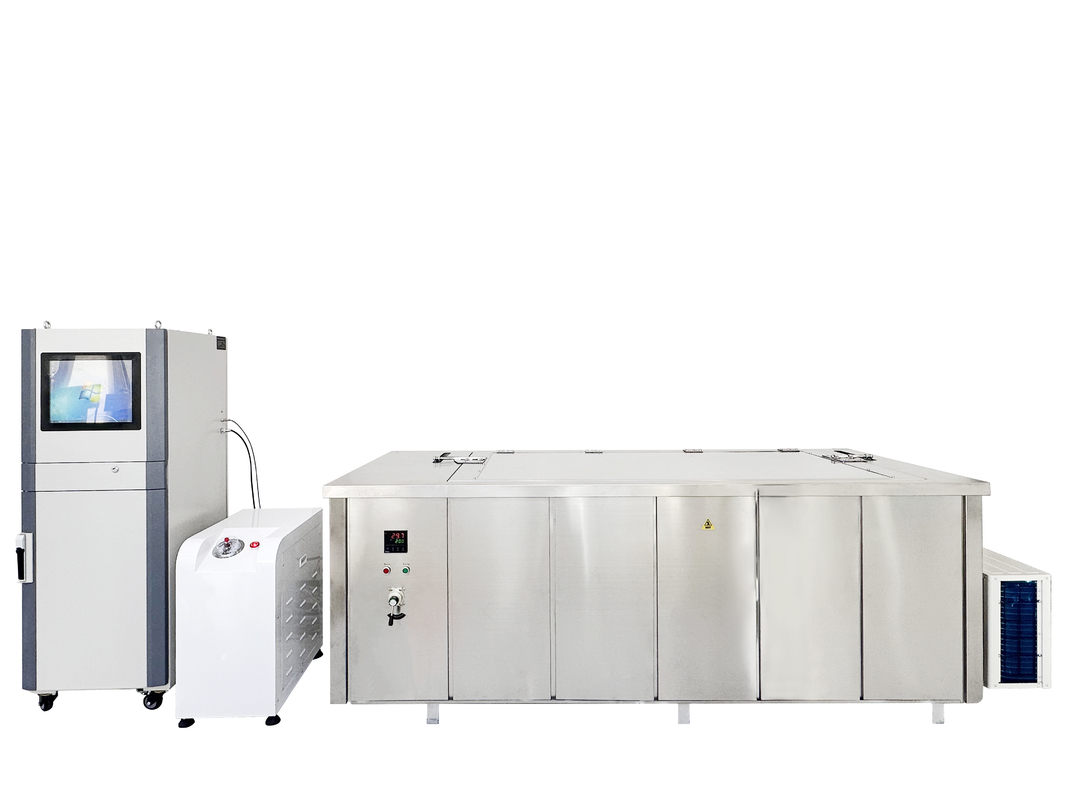

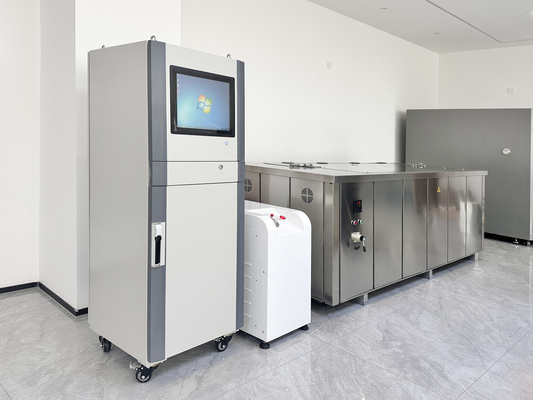

2) يتكون الجهاز من مضيف ضغط، ومحطة ضغط، وخزان مياه، ونظام تحكم في درجة الحرارة، ونظام برامج كمبيوتر.

الإطار الرئيسي

: يتكون من أجزاء التحكم الدقيق في الضغط، وأجزاء تعبئة الضغط التلقائي وتفريغ الضغط، ويعتمد جزء التحكم الدقيق في الضغط على تحكم MCU بالكمبيوتر الصغير؛ مجهز بشريحة ADC عالية الدقة وعالية السرعة من نوع ∑ - دلتا 16 بت، واتصال في الوقت الفعلي بالكمبيوتر؛ ويمكنه تعبئة وتفريغ الضغط تلقائيًا حسب وضع الضغط.

محطة الضغط: وظيفتها الرئيسية هي توفير الضغط للإطار الرئيسي، ويجب أن يكون حد الضغط الأدنى المطلوب لمحطة الضغط أعلى من جميع العينات المختبرة. مضخة المكبس في المحطة مصنوعة في الولايات المتحدة الأمريكية (تدفق كبير، ضوضاء منخفضة، ضغط عالٍ، صيانة مجانية).

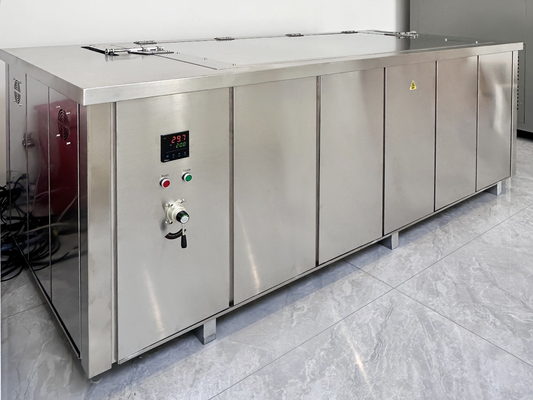

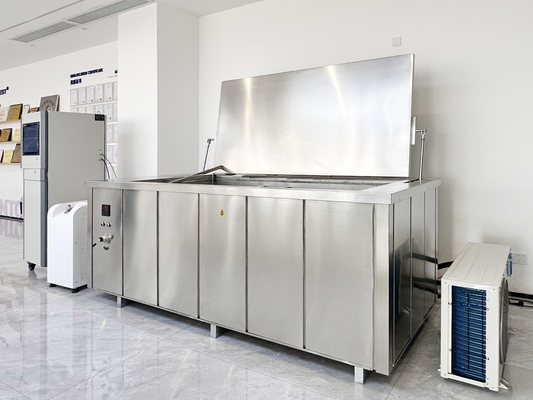

خزان المياه: يتكون من جزء فتح كهربائي، وجزء دوران ذاتي، وجزء تسخين، وجزء تعبئة مياه تلقائي، وجزء عزل.

نظام التحكم في درجة الحرارة: التحكم بدقة في درجة حرارة خزان المياه، وعرض درجة الحرارة، وتعيين درجة الحرارة بشكل فردي. يمكنه التحكم في مستوى السائل في الخزان عند موضع معقول، وفي نفس الوقت يمكنه ضمان درجة الحرارة.

نظام البرامج: من خلال الاتصال بواجهة تسلسلية RS232 بالضغط على المضيف، يمكنه توفير إعداد المعلمات، والمعايرة، وتفريغ الضغط، والصفر، وتعديل السعة، ورسم الاختبار، وسجلات الاختبار، وطباعة تقارير الاختبار، ووظائف أخرى.

التطبيقيستخدم الجهاز على نطاق واسع في اختبار الضغط الداخلي لجميع أنواع أنابيب البلاستيك. إنه جهاز اختبار مثالي لصناعة البناء، ومصنعي أنابيب البلاستيك، وقطاعات الاختبار الوطنية، وقطاعات البحث العلمي.

ظروف العمل

يجب استيفاء الشروط التالية لإجراء الاختبار:

درجة حرارة المحيط: 10 درجة مئوية ~ 40 درجة مئوية؛

درجة حرارة المحيط: 30٪ - 80٪؛

• بيئة خالية من الاهتزازات، وخالية من الوسائط المسببة للتآكل؛
• تركيب وضبط الجهاز بشكل مستوٍ على أساس صلب؛
• لا يوجد تداخل كهرومغناطيسي قوي ولا مقاومة رياح قوية؛
• يلزم وجود نظام عادم داخلي لمنع الجهاز
• المواصفات الرئيسية
• 1. التحكم في ضغط الاختبار والوقت بشكل منفصل ضمن 3 خطوط

2. نطاق إضافة الضغط: 0 ~ 10.000 ميجا باسكال

3. الحد الأقصى لضغط العمل لنظام الضغط الرئيسي 16 ميجا باسكال

4. مضخة مكبس الضغط العالي

(1) الضغط: 16 ميجا باسكال

(2) الحجم: 8-11.3 لتر/دقيقة

(3) سرعة الدوران: 920 دورة في الدقيقة/دقيقة

5. دقة التحكم في الضغط: +2٪ و -1٪ من الحد الأعلى والأدنى لـ

قيمة ضغط الاختبار على التوالي

6. دقة قيمة الضغط: 0.001 ميجا باسكال

7. المحول: فترة أخذ عينات ضغط الاختبار هي 0.1 مللي ثانية.

8. نطاق التوقيت: 0-9999 ساعة

9. دقة التوقيت: 1 ثانية

الهيكل والنظرية

يتم نقل السائل عالي الضغط الناتج عن مضخة الضغط العالي إلى العينات في خزانات درجة حرارة الوسائط الثابتة عبر خراطيم الضغط العالي لإجراء اختبارات الضغط الهيدروستاتيكي طويل الأمد للأنابيب بعد قياسها بواسطة المحرك الرئيسي لنظام التحكم في الضغط
