أجهزة اختبار للأنابيب PE أجهزة اختبار الضغط الهيدروستاتيكي والانفجار

Ⅰالتطبيق

تم تصميم الجهاز وتصنيعه وفقًا لـ GB/T6111أنابيب بلاستيكية حرارية لنقل السوائل ---- مقاومة للضغط الداخلي ---- طريقة الاختبارو GB/T15560Sطريقة اختبار TANDARD للفشل الهيدروليكي قصير الأجل ومقاومة الضغط الداخلي الثابت لأنابيب البلاستيك لنقل السوائلمناسبة لتحديد وقت الكسر المقاوم للضغط أو القيمة القصوى للضغط من الانفجار الفوري من الأنابيب البلاستيكية الحرارية والأنابيب المركبة (مثل PP-R ، PP-B ، PP-A ، PE ، PE-X ،مادة بي.في.سي،PVC-U و PVC-C) تحت ضغط داخلي ثابت وطويل الأجل ودرجة حرارة.

الآلة تلبي المعايير التالية:

إضافة إلى ذلك، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة.طريقة الاختبار لمقاومة الضغط الداخلي للأنابيب البلاستيكية الحرارية لنقل السوائل

GB/T15560-95 أساليب الاختبار الهيدروليكية للانفجار الفوري ومقاومة الضغط للأنابيب البلاستيكية لنقل السوائل

GB/T18742.1 أنظمة أنابيب البولي بروبلين للمياه الساخنة والباردة

التثبيت الجزء الأول: العام

GB/T18742.2 أنظمة أنابيب البولي بروبلين للمياه الساخنة والباردة

التثبيت الجزء الثاني: الأنابيب

GB/T18742.3 أنظمة أنابيب البولي بروبلين للمياه الساخنة والباردة

التثبيت ‬ الجزء الثالث: الأجهزة

GB/T13663 أنابيب البولي بروبيلين لتزويد المياه

GB/T15558.1 أنابيب البولي إيثيلين المدفونة (PE) لتزويد

الوقود الغازي

GB/T15558.2 أدوات التوصيل البولي إيثيلين المدفونة (PE) لتزويد

الوقود الغازي

GB/T18992.1 أنظمة أنابيب من البولي إيثيلين المتقاطعة (PE-X) للاستخدام الساخن

وتركيبات المياه الباردة الجزء الأول: العام

GB/T18992.2 أنظمة أنابيب من البولي إيثيلين المتقاطعة (PE-X) للاستخدام الساخن

وتركيبات المياه الباردة الجزء الثاني: الأنابيب

GB/T10002.1 أنابيب من البوليفينيل كلوريد (PVC-U) غير مسطحة لإمدادات المياه

GB/T10002.2 مادة البوليفينيل كلوريد (PVC-U) غير المشحونة مناسبة لإمدادات المياه

GB/T18993.1 نظام أنابيب البولي (فينيل كلوريد) المكلور للاستخدام الساخن

ومرافق المياه الباردة ‬الجزء الأول: العام

GB/T18993.2 نظام أنابيب البولي (فينيل كلوريد) المكلور للحرارة

ومركبات المياه الباردة (الجزء الثاني): الأنابيب

GB/T18997.1 البولي إيثيلين/الألومنيوم/البولي إيثيلين المركب الضغط

الأنابيب‬‬الجزء الأول: أنابيب PE/AL/PE متداخلة مع أنابيب الألومنيوم

GB/T18997.2 البولي إيثيلين/الألومنيوم/البولي إيثيلين المركب الضغط

الأنابيب‬‬الجزء الثاني: أنابيب PE/AL/PE المطاوئة بالباطن بواسطة أنابيب الألومنيوم

إيزو1167-2006 أنظمة الأنابيب البلاستيكية - الأنابيب البلاستيكية الحرارية - تحديد مقاومة الضغط الداخلي في درجة حرارة ثابتة.

ISO13479تحديد مقاومة أنابيب البوليوولفين لنقل السوائل إلى انتشار الشقوق.

ISO9080أنظمة الأنابيب والقنوات البلاستيكية - تحديد المقاومة الهيدروستاتية طويلة الأجل للمواد البلاستيكية الحرارية في شكل أنابيب عن طريق الاستقطاب (ISO9080 ، الطبعة 1.0 (2003) MOD)

أ.أ.إس.إم.دي1598-2015الأنابيب، البلاستيك، تحت الضغط الداخلي المستمر، وقت الفشل من (لا توجد وثيقة S / S)

طراز ASTM D1599طريقة الاختبار القياسية لمقاومة الضغط الهيدروليكي لفترة قصيرة من الأنابيب والأنابيب والإضافات البلاستيكية1

DIN EN 921 (1995-01)أنابيب البلاستيك الحراري - تحديد مقاومة الضغط الداخلي عند درجة حرارة ثابتة

Ⅱ.الميزة

1.1 يستخدم هذا الجهاز لاختبار نطاق معين من الضغط الداخلي في فترة طويلة من الأنابيب البلاستيكية.

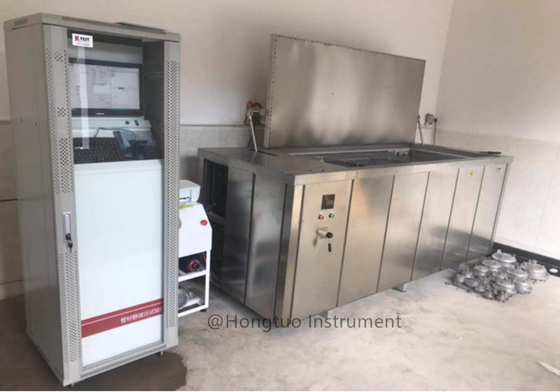

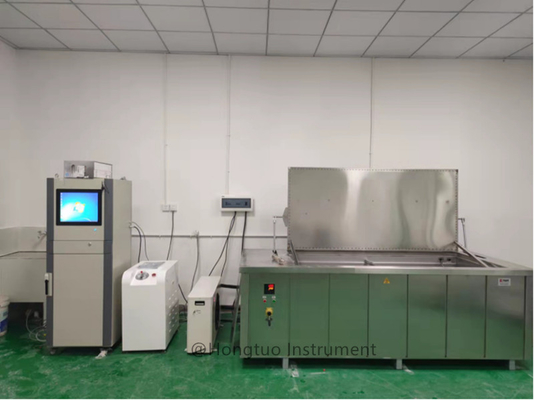

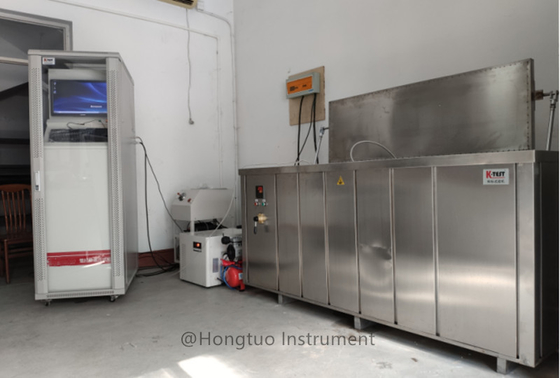

1.2 يتكون الجهاز من جهاز ضغط، ومحطة ضغط، وخزان ماء، ونظام تحكم درجة الحرارة ونظام برمجيات الكمبيوتر.

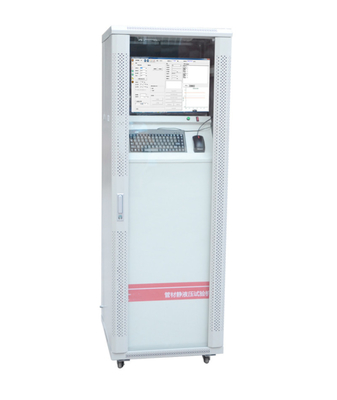

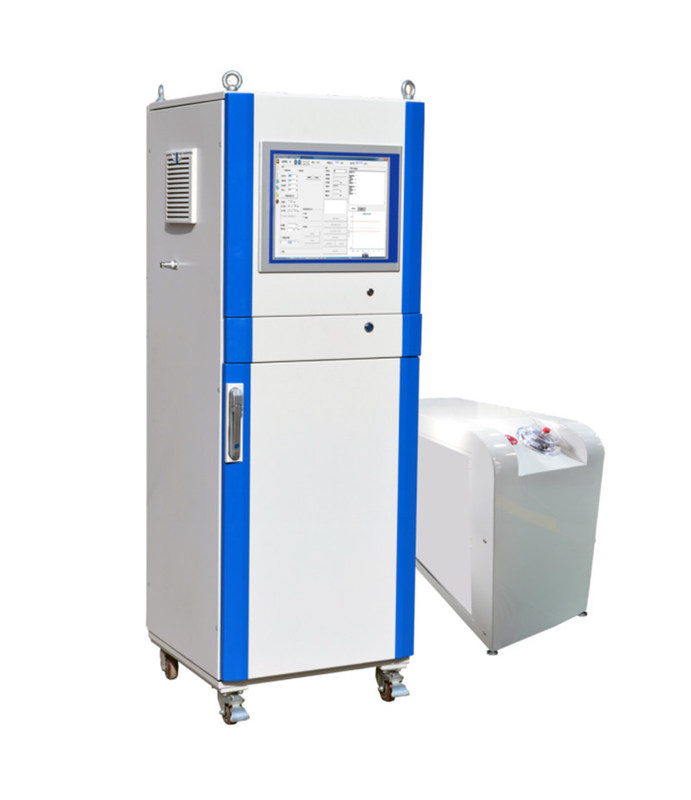

الإطار الرئيسي: يتكون من أجزاء التحكم في الضغط الدقيق ، وضغط التعبئة التلقائي وأجزاء ضغط التفريغ الكهربائي ، يتبنى جزء التحكم في الضغط الدقيق التحكم في MCU الميكرو كمبيوتر ؛مجهزة بدقة عالية، عالية السرعة من رقاقة ADC 16 بت، والاتصال في الوقت الحقيقي والكمبيوتر؛ ويمكن أن يملأ تلقائيًا وتخفيف الضغط وفقاً لوضع الضغط.

محطة الضغط:وظيفتها الرئيسية هي توفير الضغط إلى الإطار الرئيسي ، يجب أن يكون متطلب الضغط الحد الأدنى لمحطة الضغط أعلى من جميع العينات المختبرة.مضخة البولنجر في المحطة مصنوعة في الولايات المتحدة (تدفق كبير)، ضوضاء منخفضة، ضغط مرتفع، صيانة مجانية).

خزان الماء:وهي تتكون من الجزء الكهربائي المفتوح، والجزء ذو الدورة الذاتية، وجزء التدفئة، وجزء ملء الماء التلقائي وجزء العزل.

نظام التحكم في درجة الحرارة:تحكم بدقة في درجة حرارة خزان المياه، عرض درجة الحرارة، وتعيين درجة الحرارة بشكل فردي. يمكن أن تتحكم في مستوى السائل في خزان في وضع معقول،في نفس الوقت يمكن أن تضمن أيضا درجة الحرارة.

نظام البرمجيات: من خلال الاتصال مع واجهة RS232 المتسلسلة للضغط على المضيف، فإنه يمكن أن توفر إعداد المعلمات، ومعايرة، وتخفيف الضغط، والصفر، وتعديل النطاق، ورسم الاختبار،سجلات الاختبار وتقارير الاختبار الطباعة والوظائف الأخرى.

2التطبيق

يتم استخدام الجهاز على نطاق واسع في اختبار الضغط الداخلي لجميع أنواع الأنابيب البلاستيكية.قطاعات الاختبار الوطنية وقطاعات البحث العلمي.

3 - ظروف العمل

يجب استيفاء الشروط التالية لإجراء الاختبار:

3.1 درجة الحرارة المحيطة: 10 درجة مئوية 40 درجة مئوية

3.2 درجة حرارة البيئة: 30%~80%

3.3 خالية من الاهتزاز، لا توجد بيئة تآكل.

3.4 تثبيت و ضبط الجهاز على أساس صلب

3.5 عدم وجود تدخلات كهرومغناطيسية قوية ولا مقاومة قوية للرياح

3.6 هناك حاجة إلى نظام تصريف داخلي لمنع الجهاز

Ⅲالمواصفات الرئيسية

1ضغط الاختبار والوقت تحكم منفصلة في 3 خطوط

2نطاق الضغط المضاف: 0~10,000MPa

3ضغط العمل الأقصى لنظام الضغط الرئيسي 16MPa

4مضخة البستنات عالية الضغط

(1) الضغط: 16MPa

(2) الحجم: 8-11.3 لتر/دقيقة

(3) سرعة الدوران: 920 دورة/دقيقة

5 - دقة التحكم في الضغط: + 2% و - 1% من الحد العلوي والسفلي للضغط

قيمة ضغط الاختبار على التوالي

6. دقة قيمة الضغط:0.001Mpa

7. المحول: فترات أخذ عينات الضغط هي 0.1 ميللي ثانية.

8. نطاق التوقيت: 0 ¢ 9999h

9دقة التوقيت:1S

Ⅳ.الهيكل والنظرية

The high pressure liquid generated by high pressure pump is transported to samples in media temperature constant tanks through high pressure hoses to carry out pipe long time hydrostatic pressure tests after being measured by main engine of pressure control system
