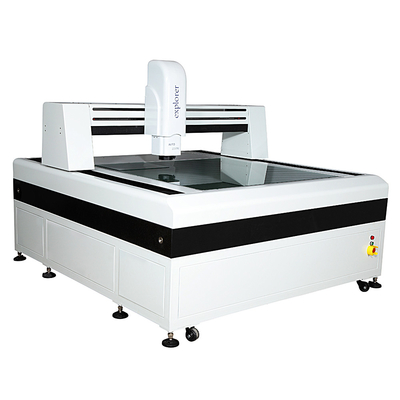

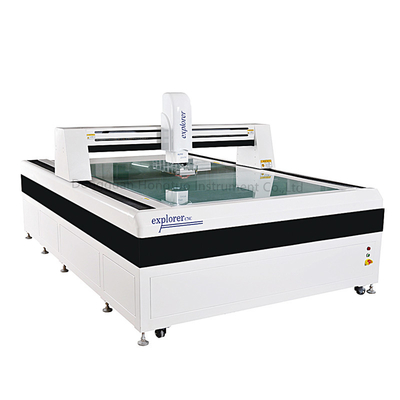

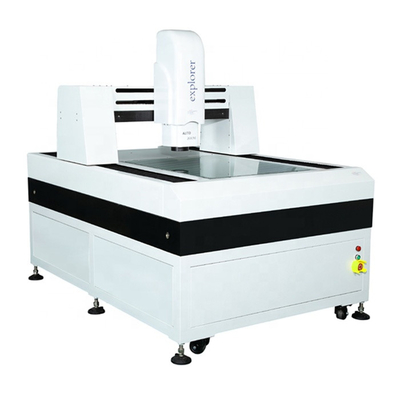

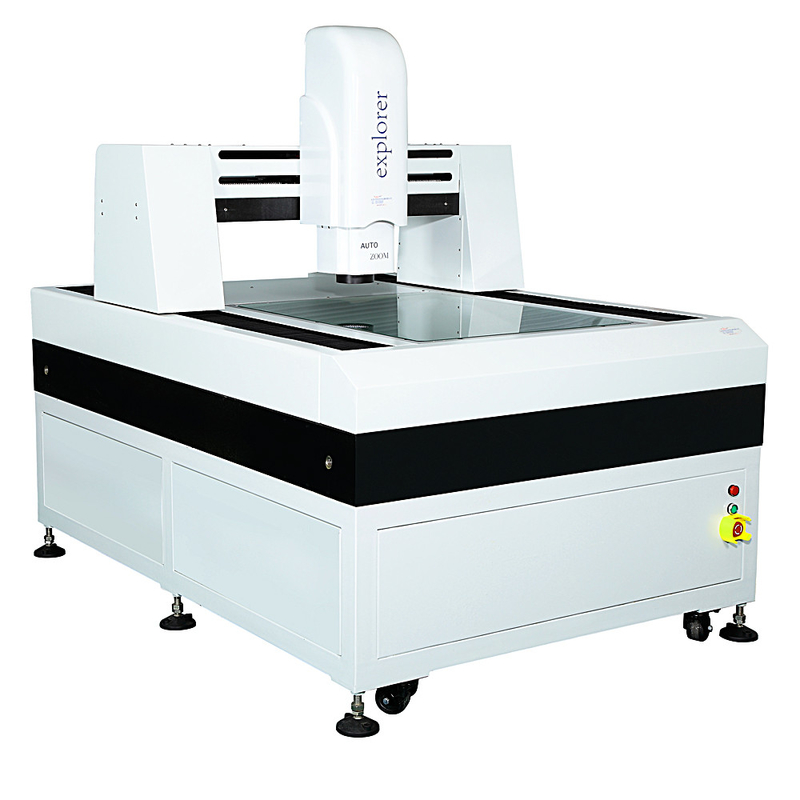

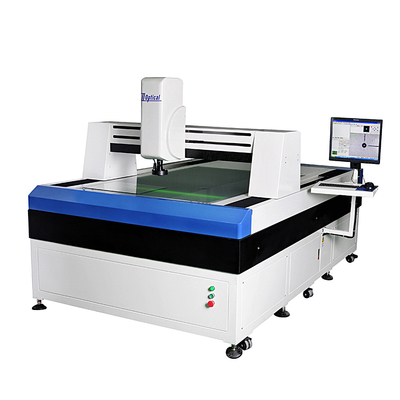

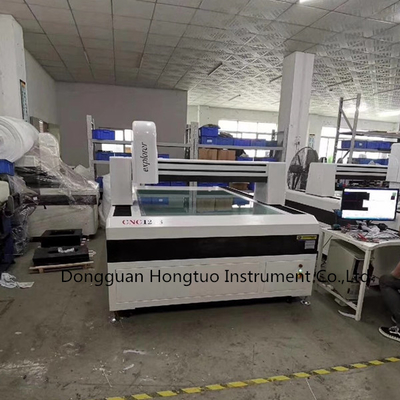

أداة قياس الصورة التلقائية لـ Longmen DH-CNC-4030D



أداة قياس الصور الأوتوماتيكية Longmen





آلة قياس Longmen CNC عبارة عن آلة قياس فيديو كبيرة الحجم من نوع CNC تم تطويرها بواسطة شركتنا بشكل مستقل. يمكنها تحقيق كفاءة عالية وقياس دقيق لكميات كبيرة من قطع العمل. إنها مناسبة للفحص ومراقبة جودة الأجزاء المسبقة. في الآلات والإلكترونيات والأجهزة وغيرها من الصناعات تم استخدامها على نطاق واسع.





ميزات المنتج:



1. قياس شامل عالي الدقة، تحكم CNC بالمحور Z.

2. آلة عالية الدقة وعالية القوة: قاعدة رخامية 00/عمود مستقيم/منضدة عمل، دقة عالية واستقرار جيد.

3.XYZ محور thress المستوردة الدقة نوع V دليل السكك الحديدية / المستوردة طحن مستوى الكرة المسمار نظام محرك الأقراص، والخدمة الطويلة في الحياة، واستقرار جيد.

4. مسطرة صريف عالية الدقة 0.5μm.

5.WM عدسة بصرية التكبير المستمر، وإطارات مختلفة، وتكبير مختلف، لا حاجة لتصحيح التكبير.

6.HD كاميرا سوني CCD اليابانية، شاشة قياس عالية الجودة.

7. قياس التركيز المساعد، قياس الارتفاع والتسطيح البصري، ويمكن تجهيزه بمسبار الاتصال RENISHAW البريطاني.

8. يتم التحكم في البرنامج بثلاث حلقات من الضوء السطحي لمنطقة الثمانية، وضوء LED الشخصي، والضوء المحوري. منتجات مختلفة مع ضوء ألوان مختلف.

9. مجهزة بمقبض التحكم، من السهل أن opreate في أي مكان.

10. يشير مؤشر الليزر إلى مواضع القياس وتحديد المواقع السريعة والقياس المريح.





مواصفة:



نموذج الآلة		DH-CNC-4030D	DH-CNC-5040D	DH-CNC-6050D	DH-CNC-6080D
طاولة العمل	محور X/Y يتحرك مم	400*300	500*400	600*500	800*600
	محور Z السفر مم	المساحة الفعالة 245 مم، شوط التركيز 200 مم، مسافة العمل 95 مم
	حجم الجدول العقلي ملم	600*500	700*600	800*700	1000*800
	حجم الطاولة الزجاجية مم	500*400	600*500	700*600	800*600
	نوع محرك الأقراص	دليل خطي دقيق لمحور X/Y/Z، محرك لولبي كروي للطحن.
قياس نظام القيادة		دقة المقياس البصري: محور X/Y/Z 0.0005 مم (0.5 ميكرومتر)
		دقة القياس: ≥3μm + L/200 دقة التكرار: ≥3μm + L/200
		محرك سيرفو عالي الأداء للمحور Z، نظام تحكم مزدوج الحلقة المغلقة.
نظام الصور		الكاميرا: سوني ياباني CCD فيديو تكبير 30-230X
		لين: عدسة تكبير عالية الوضوح/التكبير المستمر 0.7-4.5X يمكن أن تتطابق مع عدسة موضوعية 0.5X، التكبير الإجمالي: 15-115X يمكن أن تتطابق مع عدسة شيئية 2X، التكبير الإجمالي: 60-460X
نظام الضوء		ضوء السطح وضوء الإسقاط، الضوء البارد، عمر طويل، سطوع قابل للتعديل.
البعد الخارجي للآلة		700*900*1650	1100*1000*1650	1300*1600*1650	1300*1800*1650
الوزن كجم		800	1000	2000	2600



مقدمة البرمجياتنشوئها

الوظائف الرئيسية لبرنامج القياس ثلاثي الأبعاد هي كما يلي:



1.مقياسهلومعلومات



يمكن قياس 12 نوعًا من العناصر، مثل النقطة والخط والدائرة والقوس والقطع الناقص والمستطيل والحوض والحلقات الدائرية والمسافة والزاوية وخط السحابة المفتوح وخط السحابة المغلق).

سمات:

تنوع طرق القياس (التمييز التلقائي، قياس نقطة التعدين، المقارنة، قياس تباين التسامح. عنصر محدد مسبقًا)، يمكن أن يلبي احتياجات العملاء المختلفة، ويحسن بشكل كبير من سهولة الاستخدام ودقة القياس.

هناك العديد من طرق أخذ العينات ذات النقطة الواحدة: نقطة الماوس، ونقطة حافة الخط المتقاطع، وتضخيمها بالنقاط.

مغلق لقياس محيط خط السحابة ومساحته ومركز ثقله، باستخدام خوارزمية الاستيفاء الثلاثة، للحصول على أدق طريقة لقياس خط السحابة.

يمكن القيام بصندوق لاختيار قياس أكثر استدارة وسرعة ودقة لعدة جولات في المرة الواحدة.

يمكن حفظ البيانات المقاسة كملف DXF، أو. صور BMP، وتنسيق برنامج المستخدم.



2.الوظيفة القياس الكلي



وظيفة القياس الكلي هي عبارة عن قياس أو أمر مرتبط بزر. انقر على الزر الذي يبدأ وظيفة القياس الكلي، وتكمل وظيفة القياس الكلي الحركة التكتونية تلقائيًا، وتقلل أوقات تشغيل فأرة المستخدم وتحسين كفاءة العمل.

ملاحظة: يختلف قياس الماكرو عن وظيفة برنامج المستخدم، ولا يسجل قياس الماكرو المصدر، أو ينسق حالة قياس الموضع، وما إلى ذلك. قم بتشغيل وظيفة الماكرو، كما لا تحرك طاولة العمل، أو التلميع، وما إلى ذلك. يوفر 16 برنامج مجموعة من وظيفة القياس الكلي، يمكن للمستخدم تحرير أيقونة زر وظيفة القياس الكلي. واجهة وظيفة الماكرو هي كما يلي:





3.قياس الالتقاط التلقائي



انقر، ثم استخدم الماوس للدائرة إلى حافة قطعة العمل، ويمكن العثور تلقائيًا على خط الحافة أو الدائرة أو القوس. سيتم تأطير الشكل التالي تلقائيًا.



4.ههيكل العنصر



عناصر لبناء قوية. يوفر هيكل MEGA 10 أنواع من عناصر الهندسة التكتونية ثنائية الأبعاد ("الترجمة"، و"الدوران"، و"الاستخراج"، و"الجمع"، و"المتوازي" و"العمودي"، و"المرآة"، و"التماثل"، و"التقاطع"، و"الظل"). تجعل العناصر الضخمة ذات البنية ثنائية الأبعاد من الصعب على المستخدمين التعامل بسهولة مع بعض العناصر، وذلك لتحسين كفاءة العمل.



5.وظيفة التركيز التلقائي



يوفر تركيزًا دقيقًا وتركيزًا سريعًا، والذي يمكن استخدامه لقياس قيم الارتفاع من خلال التركيز، أو لتحقيق إحداثيات النقطة الحالية عن طريق التركيز التلقائي.



6.باهتة مساعدة



يقوم مؤشر الضوء المتحرك بإرشاد المستخدم عندما يكون أفضل وقت لشدة الضوء، وتجنب خطأ القياس الناتج عن الإضاءة، وتحسين دقة القياس وكفاءة القياس.



7.وظيفة الرسومات

تتمتع بوظيفة مثالية لمعالجة الصور وعرضها (التضخيم المحلي، والقياس، والترجمة، وعرض النافذة، والشاشة الكاملة)، مما يجعل القياس أكثر صورة، وبديهيًا، وسهل التشغيل للمستخدم. قم بتدوير زر الماوس الأوسط، وقم بتكبير الرسومات، واستمر في الضغط على المفتاح حتى لا تضع تحريك الماوس، ورسومات الهاتف المحمول.



8.وظيفة وضع العلامات



يمكن مباشرة في المؤامرة وعناصر رسومات الصورة على الزاوية والمسافة ومسافة الاتجاه X ومسافة الاتجاه Y ونصف قطر الدائرة (القوس) وقطر الجولة (القوس) وطول القوس. يكون المستخدم واضحًا في لمحة.



يمكن لنافذة الصورة ونافذة الرسم مزامنة عناصر قياس العرض والشروح. يمكن أن تكون الصور عبارة عن رسومات رسم نافذة مخفية، ويمكن مزامنتها لحذف وتحديد نافذة الصورة والعناصر الرسومية لنافذة الرسومات ثنائية الأبعاد. أدناه للإشارة إلى اتجاهين دائريين X ومسافة الاتجاه Y، ونصف قطر الدائرة.



9.تسامح



تحسين التسامح الأبعاد لقوة الحوسبة. يمكن تعيين منطقة التسامح الافتراضية.

تتوافق مع المعيار الوطني لقدرة تحمل الشكل، ويمكن حساب تحمل الشكل، درجة مستقيمة حقًا، دائرة، استدارة القوس.

يحتوي حساب تسامح الموضع على درجة الموضع، ودرجة التوازي، والدرجة العمودية، والانحدار والتركيز، ودرجة التماثل. إنذار عدم التسامح تلقائيا، ومع تحذير أحمر.



يتم توضيح مربع حوار إدخال التسامح مع الحجم الدائري أدناه.





10.برمجة استيراد ملفات DXF

بعد استيراد ملف DXF، سيقوم البرنامج بمطالبة المستخدم بعملية التشغيل خطوة بخطوة، عند إنشاء نظام إحداثيات قطعة العمل، يقوم برنامج مستخدم ملف DXF بإكمال عملية الاستيراد. سيقوم البرنامج تلقائيًا بإنشاء قيمة باسم اسم العنصر. عند تشغيل برنامج مستخدم، سيتم إنتاج ملف DXF وتباين نسيج الصورة.



11.ميزات التقارير

يمكن تصدير بيانات القياس إلى Excel، Word، AutoCAD، TXT.

عند تشغيل برنامج المستخدم، يمكن إدخال البيانات في صفوف أو أعمدة بطريقة برنامج Excel.

عند إدخال التقرير، يمكنهم اختيار ما إذا كانوا يريدون تصدير الرسومات والصور النقطية أم لا.

الصورة أدناه هي نفس قياس قطعة العمل بعد خمس مرات، والتصدير التلقائي إلى Excel في التقرير.



12.وظائف SPC عبر الإنترنت

توفر MEGA 2 d برنامج SPC مستقل ومحترف للمعالجة اللاحقة للبيانات المقاسة.

اتصال سلس بين البرامج وبرمجيات SPC، وبرامج القياس بعد الانتهاء من بيانات القياس المستوردة إلى قاعدة بيانات SPC تلقائيًا، دون إدخال بشري مرة أخرى، تم إجراء جميع حدود التحكم المحددة في برنامج القياس، ولا حاجة لتعيين برنامج SPC، وبالتالي تحسين الكفاءة بشكل كبير. يوفر SPC العملية والتحليل باستخدام مخططات التحكم. توفير مخططات التحكم هي: مخطط التحكم في متوسط ​​المدى، ومخططات التحكم في متوسط ​​الانحراف المعياري، ومخطط التحكم في النطاق المتوسط، والقيم الفردية ومخطط التحكم في المتوسط ​​المتحرك، والرسم البياني، والرسم البياني CPK، ومخططات التحكم في الانحراف المعياري للمواصفات، ومخططات التحكم في الانحراف المعياري للعملية، ومخطط مقارنة الانحراف المعياري، ومخطط التحليل المقترح للعملية، وما إلى ذلك. لإنشاء رسومات يمكن استخدام ثمانية قواعد قرار لاتخاذ القرار. ويمكن طباعة المخططات والبيانات الخاصة بهم واستيرادها إلى برنامج Excel.



مخطط لاختيار مربع حوار نوع المخطط.



• نظام المساعدة



2 د يوفر نظام مساعدة كاملا. ساعد المستخدمين الذين ليسوا على دراية بالبرنامج، على إتقان استخدام البرنامج بسرعة.







الالتزام بعد الخدمة



(1)التصحيح والتدريبز

بمجرد وصول البضائع إلى المكان المناسب، يجب على المشترين إبلاغ البائع. وسوف نصل إلى موقع المشتري لتجهيزه قبل الموعد المتفق عليه. ويجب على المشترين تقديم المساعدة اللازمة.

يجب الانتهاء من أعمال التركيب خلال يوم واحد، بما في ذلك تحديد موضع الجسم الرئيسي وملحقاته، وتسوية الجسم، واستعادة المحاور الثلاثة، وتحديد موقع CCD، وفحص التوصيلات واختبار دائرة الوظائف.

يتم الانتهاء من أعمال الضبط عمومًا خلال يوم واحد، بما في ذلك التصحيح الدقيق.



تمرين:

مكان التدريب: المنصب المعين للمشترين.

عدد المتدربين: بعد تركيب وقبول البضائع، يقوم المهندس من البائعين بتدريب واحد أو اثنين من المشترين (يجب أن يكون لدى المتدرب المعرفة الأساسية بالقياس والكمبيوتر).

محتوى التدريب: تشغيل الآلة وبرنامج القياس حتى يتمكن المتدرب من إتقان المهارات الأساسية بنفسه.



(2)بعد الخدمة ضمن الضمان



يتم تعريف فترة الضمان على أنها سنة واحدة بعد الانتهاء من تصحيح الأخطاء والتدريب. خلال هذه الفترة، سيتم إصلاح أو استبدال أي عطل في المنتج أو الملحق (بما في ذلك الجسم، الجسم الكهربائي، وحدة التحكم الكهربائية، العدسة، CCD، البرنامج) من قبل البائعين مجانًا فقط في ظل الاستخدام السليم.

خلال فترة الضمان، سيتم تحديث البرنامج مجانًا.

.

ضمن الضمان، ستطالب شركتنا بتحمل التكلفة في حالة حدوث عطل أو ضرر بسبب ما يلي:

لا يتم إصلاح المنتج ونقله في المحطة المخصصة للبائعين.

عملية المستخدم غير لائقة.

التجديد أو التفكيك الخاص.

القوة القاهرة مثل الزلازل والحرائق وما إلى ذلك.

الملحقات المستخدمة في لم يتم تعيينها من قبل HongTuo.
